A47H型蒸汽安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。连接法兰标准按JB/T-94的系列。安全阀一年需要检修一次。此安全阀一般需要水平安装。
A47H型蒸汽安全阀 结构:
1、弹簧微启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座:阀座为位伐尔喷嘴型阀座,蒸汽流经阀座出口处时达到音速,排放系数大,阀座密封面堆焊钴铬钨硬质合金,耐磨抗冲蚀,寿命长。
3、热弹性阀瓣:阀瓣为热弹性结构,利用其在介质压力下微小的变形,提高密封能力,克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用*激光淬火技术,提高了硬度、耐磨性、抗冲抗性。
4、调节螺母:通过调整调节螺母,调整弹簧压缩量,使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套:调整阀瓣背压的辅助机构,通过背压调整套调整,可获得合适的回座压差。上调时,使阀门背压降低。下调时,使阀门背压提高。
A47H蒸汽安全阀 安装说明:
1、安全阀必须垂直安装,并直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节,以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大,长度尽可能短,避免拐弯。排放管及膨胀节重量不应作用在安全阀上,应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积,防止产生背压影响阀门的排放能力。

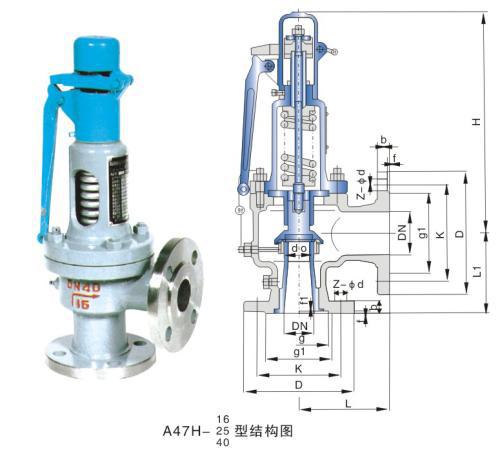

图纸
公称通径DN(mm)尺寸(mm)重量(kg)doLL1DNH
25 | 15 | 100 | 95 | 32 | 310 | 10.5 |
32 | 20 | 115 | 100 | 40 | 325 | 12.2 |
40 | 25 | 120 | 110 | 50 | 340 | 15.5 |
50 | 32 | 135 | 120 | 65 | 335 | 20 |
65 | 40 | 160 | 140 | 80 | 435 | 30 |
80 | 50 | 170 | 150 | 100 | 435 | 33.5 |
100 | 65 | 205 | 160 | 125 | 565 | 58.5 |
150 | 100 | 255 | 230 | 175 | 620 | 102 |
200 | 125 | 305 | 285 | 250 | 737 | 179 |
250 | 150 | 350 | 320 | 300 | 1006 | 370 |

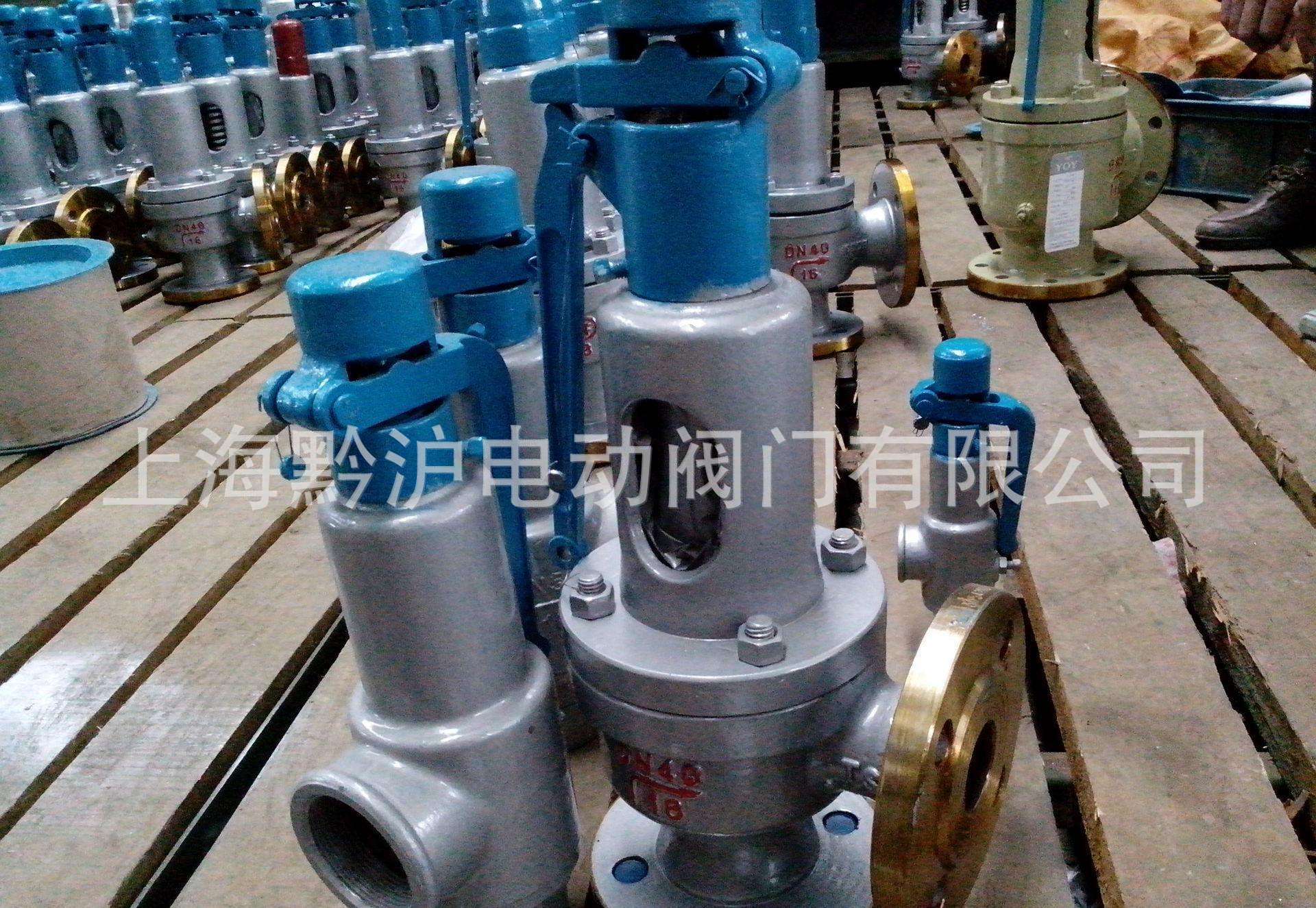

产品图片
